Unité Linéaire : Guide Complet

Les unités linéaires jouent un rôle essentiel dans une multitude d’applications industrielles, offrant un mouvement linéaire précis et contrôlé dans divers environnements. Professionnel de l’automatisation ou simplement intéressé par la technologie industrielle, ce guide vous fournira les connaissances nécessaires pour comprendre et utiliser les unités linéaires de manière optimale.

Qu’est-ce qu’une unité linéaire ?

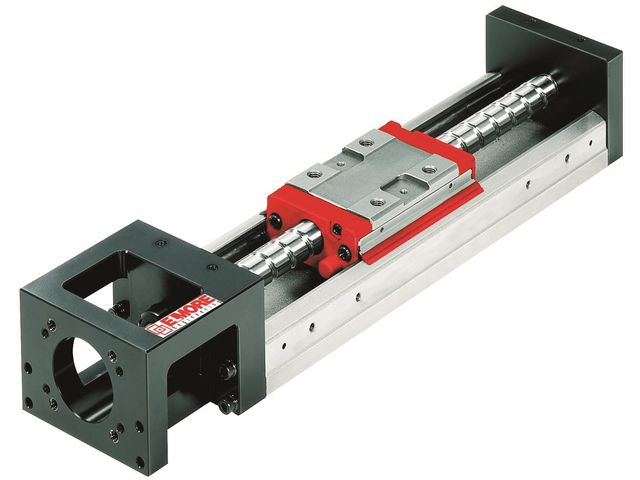

Une unité linéaire est un dispositif mécanique conçu pour effectuer des mouvements linéaires le long d’une trajectoire spécifique. Elle est généralement composée d’un actionneur linéaire, tel qu’un vérin électrique ou une vis à billes, monté sur un système de guidage linéaire pour assurer un déplacement précis et fluide.

Elles offrent une alternative efficace aux systèmes de transmission de mouvement traditionnels, tels que les systèmes à engrenages et les courroies, en fournissant un mouvement linéaire direct et contrôlé.

Comment ça fonctionne ?

Le fonctionnement d’une unité linéaire repose sur la conversion du mouvement rotatif en mouvement linéaire. L’actionneur convertit l’énergie électrique en mouvement linéaire, qui est ensuite transmis à un chariot ou à une plateforme via un système de guidage linéaire. Le système de guidage linéaire assure un mouvement fluide et précis en guidant le chariot le long d’une trajectoire définie.

Il peut être composé de rails et de roulements à billes, de glissières linéaires, ou d’autres mécanismes similaires. Certains systèmes de guidage linéaire intègrent également des dispositifs de compensation de jeu pour garantir un mouvement sans jeu ni vibrations indésirables. Dans l’ensemble, l’unité linéaire permet de transformer efficacement le mouvement rotatif en mouvement linéaire, offrant ainsi un contrôle précis et une grande fiabilité.

Différents types d’unités linéaires

Il existe plusieurs types d’unités linéaires tous aussi différents les uns des autres. Voici quelques exemples assez répandus dans le secteur industriel :

  • Unités linéaires à courroie : Contient une roue dentée pour transférer le mouvement rotatif en mouvement linéaire (grande vitesse et faible friction).
  • Vis à billes : Vis filetées et un écrou équipé de billes pour convertir le mouvement rotatif en mouvement linéaire (grande précision et répétabilité importante).
  • Vérins électriques : Utilisation d’un moteur électrique pour convertir l’énergie en mouvement linéaire (très grande précision, vitesse variable et capacité de charge importante).

Cette liste n’est pas du tout exhaustive, il existe des unités linéaires adaptées à chaque type d’applications. Voyons désormais quelques exemples d’applications.

Quelques exemples d’applications

Les unités linéaires sont utilisées dans une multitude d’applications industrielles ou encore commerciales. Certains équipements utilisent des unités linéaires pour assurer leur bon fonctionnement. Voici 4 exemples d’applications courantes :

  • Machines-outils : Les fraiseuses ou encore perceuses utilisent bien évidemment ce dispositif pour opérer avec précision.
  • Aérospatiale et automobile : Sur les lignes de production, les unités linéaires permettent de placer précisément les composants et outils.
  • Systèmes de convoyage : Elles assurent le déplacement des produits tout au long de la ligne de production avec précision et efficacité.
  • Robotique : Les robots industriels utilisent ce dispositif pour déplacer les bras et effecteurs avec précision. Sans unité linéaire, les robots ne seraient pas capables d’accomplir autant de tâches.

Comment choisir l’unité linéaire adaptée à son application ?

Lors du choix d’une unité linéaire pour une application spécifique, trois facteurs clés doivent être pris en compte : la charge et la capacité de charge, la précision et la répétabilité, ainsi que la vitesse et l’accélération requises. La charge et la capacité de charge déterminent la capacité de l’unité linéaire à déplacer efficacement la charge cible, tandis que la précision et la répétabilité sont essentielles pour garantir un positionnement précis et fiable des éléments.

Enfin, la vitesse et l’accélération sont cruciales pour assurer des performances dynamiques adaptées aux besoins de l’application. En évaluant attentivement ces trois facteurs et en les intégrant dans le processus de sélection, il est possible de choisir une unité linéaire qui répond aux exigences spécifiques de l’application tout en garantissant des performances optimales et une fiabilité à long terme.

Quel entretien pour une unité linéaire ?

L’entretien des unités linéaires est crucial pour garantir leur bon fonctionnement et prolonger leur durée de vie. Tout d’abord, un nettoyage régulier est essentiel pour éliminer la saleté et les débris susceptibles d’entraver les performances. Ensuite, une lubrification adéquate des éléments mobiles réduit la friction et l’usure, assurant ainsi un mouvement fluide.

Enfin, des inspections régulières permettent de détecter tout signe de dommage ou d’usure et de prendre des mesures correctives rapidement. En suivant ces étapes d’entretien, vous pouvez maintenir vos unités linéaires en bon état de fonctionnement, minimiser les temps d’arrêt et maximiser leur efficacité dans les applications industrielles.
